D343H蜗轮传动法兰式多层次硬密封蝶阀

发布日期:[2020-06-23]     点击率:

D343H蜗轮传动法兰式多层次硬密封蝶阀

D343H蜗轮传动法兰式多层次硬密封蝶阀

D343H蜗轮传动法兰式多层次硬密封蝶阀-金年会金属硬密封蝶阀

D643H气动法兰式多层次硬密封蝶阀——金年会诚信至上专业制造金属硬密封蝶阀、电动硬密封蝶阀、双向压硬密封蝶阀、伸缩硬密封蝶阀、法兰硬密封蝶阀等阀门。

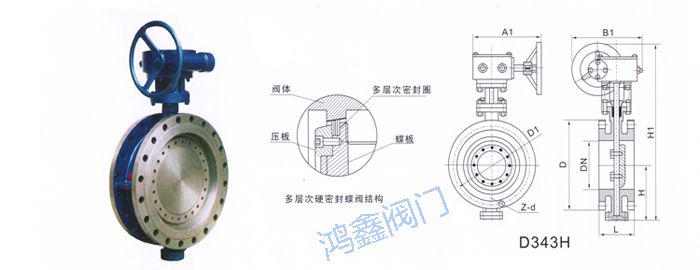

多层次硬密封蝶阀系列产品,系长寿命、节能型蝶阀。其结构采用三维编心原理设计,阀座采用硬软密封兼容的多层次结构,加工精湛,工艺先进。本产品由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。因此被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。

Dd343蜗轮法兰式多层次金属硬密封蝶阀蝶阀除保留原有蝶阀具有的结构紧凑,体积小,重量轻,操作方便,性能可靠,维修简单外,还具有抗老化,抗辐照,经久耐用,寿命长,耐温耐高压,应用范围广等特点。广泛应用于热力管道,锅炉辅机系统,石油化工和冶金行业中,用来切断和调节各种非腐蚀性和腐蚀性介质。

产品特点:

1、D373H 蜗轮多层次硬密封蝶阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。

2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。

3、碟板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长.

4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。

5、本阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。

6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。

蜗轮多层次硬密封蝶阀--采用标准

制造标准JB/T 8527-97
法兰标准GB9113-2000
结构长度标准GB12221-89
检验标准GB/T 13927-92

蜗轮多层次硬密封蝶阀--主要零部件材料

零件名称材料
阀体WCB、合金钢、不锈钢、QT450-10
蝶板WCB、合金钢、不锈钢、QT450-10
阀轴2Cr13不锈钢、合金钢
密封圈不锈钢圈
填料柔性石墨

蜗轮多层次硬密封蝶阀--主要技术参数:

公称通经DN(mm)50~2000
公称药理PN(MPa)0.61.01.62.5
密封试验(MPa)0.661.11.762.75
强度试验(MPa)0.91.52.43.75
适用温度碳钢:-29℃~425℃ 不锈钢:-40℃~650℃
适用介质水、空气、天然气、油品及弱腐蚀性流体
泄漏率符合GB/T13927-92标准
驱动方式蜗轮传动、电动、气动、液动
