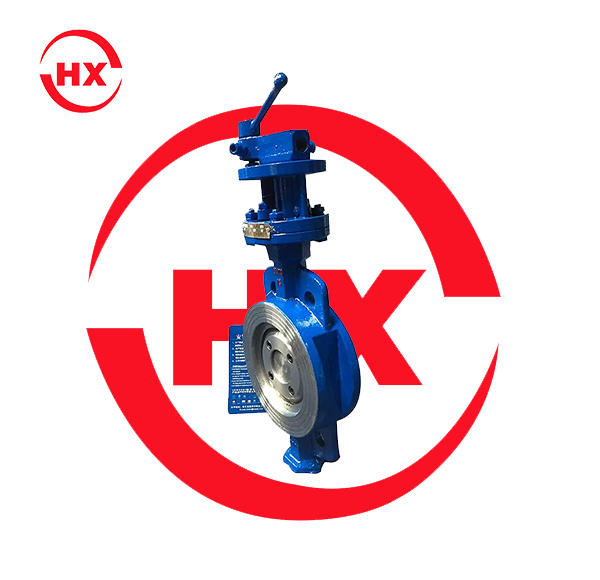

对夹蝶阀 网站首页> 产品中心 >对夹蝶阀 >带锁对夹蝶阀D73H
D73H对夹蝶阀特点
1、本阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越关越紧的密封功能。
2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。
3、碟板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长.
4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。
5、本阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。
6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。
D73H对夹蝶阀主要技术参数
| 50~2000 | |||
公称药理PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 |
密封试验(MPa) | 0.66 | 1.1 | 1.76 | 2.75 |
强度试验(MPa) | 0.9 | 1.5 | 2.4 | 3.75 |
适用温度 | 碳钢:-29℃~425℃不锈钢:-40℃~650℃ | |||
适用介质 | 水、空气、天然气、油品及弱腐蚀性流体 | |||
泄漏率 | 符合GB/T13927-92标准 | |||
驱动方式 | 蜗轮传动、电动、气动、液动 |
D73H对夹蝶阀主要零部件材料
| 材料 |
阀体 | WCB、合金钢、不锈钢、QT450-10 |
蝶板 | WCB、合金钢、不锈钢、QT450-10 |
阀轴 | 2Cr13不锈钢、合金钢 |
密封圈 | 不锈钢圈 |
填料 | 柔性石墨 |
D73H对夹蝶阀采用标准
| JB/T 8527-97 |
法兰标准 | GB9113-2000 |
结构长度标准 | GB12221-89 |
检验标准 | GB/T 13927-92 |
D73H对夹蝶阀适用介质及适用温度
产品类型 | 适用介质 | 适用温度℃ |
碳钢型 | 水、水蒸汽、油、蒸汽 | ≤300 |
合金钢型 | 油品、蒸汽 | ≤650 |
不锈钢高温型 | 蒸汽、油品、酸类、海水 | ≤900 |
D73H-10/16/25C/P/R/RLD73H对夹蝶阀主要外形连接尺寸
| 主要尺寸 | 法兰尺寸和螺栓规格 | |||||||||||
1.0MPa | 1.6MPa | 2.5MPa | |||||||||||
L | L2 | H | H1 | D1 | Z-D | A | D1 | Z-D | A | D1 | Z-D | A | |
50 | 43 | 265 | 350 | 112 | 125 | 4-18 | 90℃ | 125 | 4-18 | 90℃ | 125 | 4-18 | 90℃ |
65 | 46 | 265 | 370 | 115 | 145 | 4-18 | 90℃ | 145 | 4-18 | 90℃ | 145 | 4-18 | 90℃ |
80 | 49 | 320 | 380 | 120 | 160 | 8-18 | 45℃ | 160 | 8-18 | 45℃ | 160 | 8-18 | 45℃ |
100 | 56 | 320 | 420 | 138 | 180 | 8-18 | 45℃ | 180 | 8-18 | 45℃ | 190 | 8-22 | 45℃ |
125 | 64 | 340 | 460 | 164 | 210 | 8-18 | 45℃ | 210 | 8-18 | 45℃ | 220 | 8-26 | 45℃ |
150 | 70 | 390 | 555 | 175 | 240 | 8-22 | 45℃ | 240 | 8-22 | 45℃ | 250 | 8-26 | 45℃ |
