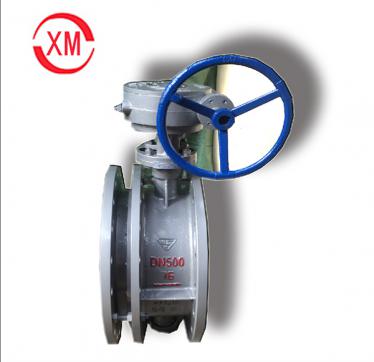

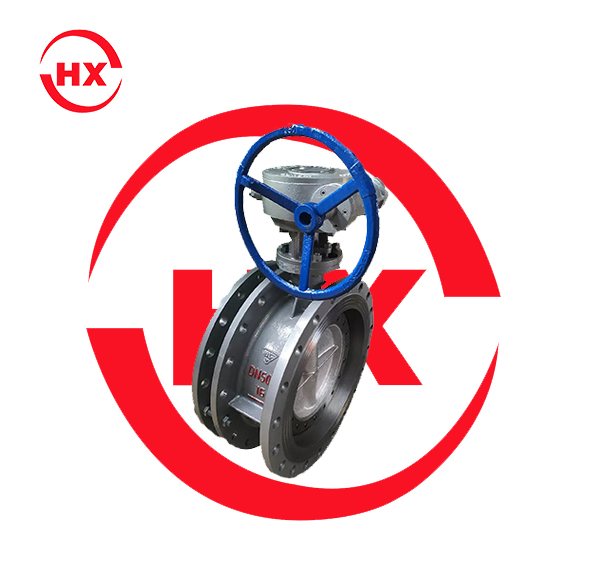

伸缩蝶阀

伸缩蝶阀作为一种用来实现管路系统通断及流量控制的部件，已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。在已公知的蝶阀技术中，其密封形式多采用密封结构，密封材料为橡胶、聚四氟乙烯等。由于结构特征的限制，不适应耐高温、高压及耐腐蚀、抗磨损等行业。现有一种比较先进的蝶阀是三偏心金属硬密封蝶阀，阀体和阀座为连体构件，阀座密封表面层堆焊耐温、耐蚀合金材料。

多层软叠式密封圈固定在阀板上，这种蝶阀与传统蝶阀相比具有耐高温，操作轻便，启闭无磨擦，关闭时随着传动机构的力矩增大来补偿密封，提高了蝶阀的密封性能及延长使用寿命的优点。

SD943H电动伸缩蝶阀

SD943（H、F、X）-（6、10、16）连接尺寸

DN		H1	H2	H3	法兰式L	最大长度Lmax	最小长度Lmin	伸缩长度L	L1	L2	L3	L4	电动装置型号
mm	in	H1	H2	H3	法兰式L	最大长度Lmax	最小长度Lmin	伸缩长度L	L1	L2	L3	L4	电动装置型号
50	2	80	112	248	108	164	138	151	103	185	103	297	QB-10-1
65	21/2	95	112	248	112	190	154	172	103	185	103	297	QB-10-1
80	3	98	130	248	114	195	163	177	103	185	103	297	QB-10-1
100	4	114	142	248	127	227	184	206	103	185	103	297	QB-10-1
125	5	128	174	248	140	254	201	215	103	185	103	297	QB-20-1
150	6	139	180	333	140	240	195	225	103	185	103	297	QB-20-1
200	8	174	225	333	152	265	215	245	103	185	103	297	QB-60-1
250	10	215	266	342	165	295	235	265	103	185	103	297	QB-60-1
300	12	245	290	342	178	308	254	282	118	322	118	250	QB-120-1
350	14	270	320	342	190	325	271	300	118	322	118	250	QB-120-1
400	16	305	400	342	216	345	283	314	118	322	118	250	QB-250-1
450	18	325	425	342	222	370	314	340	118	322	118	250	QB-250-1
500	20	360	480	342	229	377	316	346	118	322	118	250	QB-250-1
600	22	445	520	415	267	446	388	417	190	322	155	362	QB500-0.5
700	24	505	582	415	292	445	395	425	190	377	155	362	QB500-0.5
800	32	560	620	365	318	479	425	455	245	681	190	482	ZA60
900	36	630	715	365	330	515	455	485	245	766	268	370	ZA60
1000	40	680	760	365	415	525	465	495	245	766	268	370	ZA60
1200	48	795	905	396	470	574	495	542	245	879	268	405	ZA120
1400	56	900	1000	396	530	599	542	572	355	983	368	430	ZA120
1600	64	110	1160	460	600	640	615	616	355	1121	368	500	ZA240
1800	72	1124	1247	460	670	725	695	695	355	1121	368	500	ZA240
2000	80	1292	1367	460	760	764	722	722	393	1204	435	530	ZA240
