SD343H蜗轮传动法兰式伸缩蝶阀

发布日期:[2020-06-23]     点击率:

SD343H蜗轮传动法兰式伸缩蝶阀

SD343H蜗轮传动法兰式伸缩蝶阀

SD343H蜗轮传动法兰式伸缩蝶阀

SD343蜗轮传动法兰式伸缩蝶阀不做温度补偿时,只做安装更换、维修阀门方便用时,可用通螺栓限位,对称夹紧伸缩蝶阀以防止伸缩管拉出。损坏伸缩蝶阀及管道装置或建筑物。螺栓直径可按照法兰螺栓直径,其螺栓强度和承受试验压力及管道拉力,按上公式进行计算,运行时限位螺栓晋严禁卸掉 (螺栓另配)。

应用工况

1、伸缩蝶阀在安装前必须平放,切勿随意磕碰。

2、伸缩蝶阀出厂时结构长度为最小长度,安装时,拉至安装长度(即设计长度)。

3、当管道问长度超过伸缩阀安装长度时,请调整管道间隔,切勿强行拉伸缩阀,以免损坏伸缩阀。4、伸缩蝶阀可在任意位置安装,做温度补偿用时,在管道安装完成后,需沿管道轴线方向两端加支架,防止伸缩阀伸缩管拉出(见图1),支架的支承力按下列公式计算,运行时严禁将支架卸掉。 F>π/4三PS·DN·(kgf)式中: PS-管道试验压力,DN-管道直径

5、管道施工现场严禁随意拆卸解体伸缩蝶阀。

6、本伸缩蝶阀,加工精细,配合严密,请勿在现场随意反复拉长压短伸缩蝶阀。管道安装时,要求伸缩阀两端管道必须同心,管 道上的两法兰面要求平行。

7、法兰固定螺栓应对称紧固,请勿单边强行紧固法兰固定螺栓。

8、伸缩管安装在阀门后。

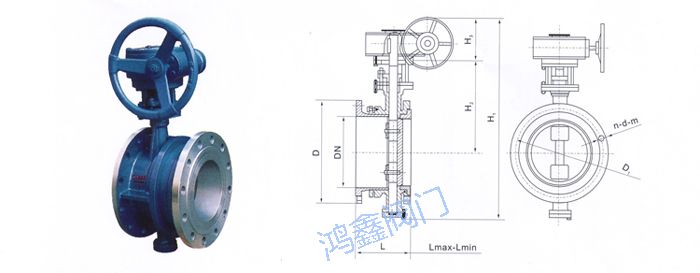

SD343(H、F、X)-(6、10、16)连接尺寸

SD343H蜗轮传动法兰式伸缩蝶阀
