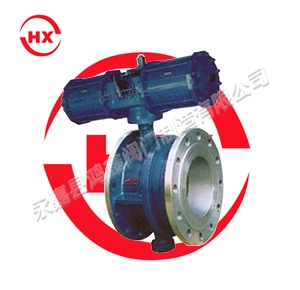

SD643H气动法兰式伸缩蝶阀

发布日期:[2020-06-23]     点击率:

SD643H气动法兰式伸缩蝶阀

气动法兰式伸缩蝶阀

SD643H气动法兰式伸缩蝶阀

SD643H气动法兰式伸缩蝶阀适用于温度≤80℃,公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用,具有补偿管道热胀冷缩的功能。其主要特点为: 设计新颖,合理,结构独特,重量轻,操作方便,启闭迅速;伸缩蝶阀除了能作调节和截流作用,补偿管道温差所产生的热胀冷缩功能外,还能为安装更换、维修提供方便;密封部位可调节更换,密封性能可靠等特点

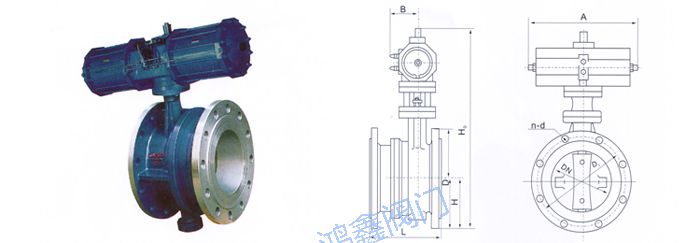

SD643(H、F、X)-(6、10、16)连接尺寸

通径(DN)

设计长度L

最大长度Lmax

最小长度Lmin

D1

D

n-d

H

H。

A

B

Wt/kgs

50

151

164

138

125

165

4-18

82.5

400

180

65

17

65

172

190

154

145

185

4-18

92.5

400

180

65

19

80

177

195

163

160

200

8-18

100

410

245

72

20

100

206

227

184

180

220

8-18

110

430

245

72

25

125

215

254

201

210

250

8-18

125

465

245

72

32

150

225

240

195

240

285

8-22

142.5

615

355

93

35

200

245

265

215

295

340

8-22

170

685

355

93

60

250

265

295

235

350

395

12-22

197.5

740

550

350

83

300

282

308

254

400

445

12-22

222.5

800

600

350

110

350

300

325

271

460

505

16-22

252.5

860

600

350

130

400

314

345

283

515

565

16-26

282.5

945

750

380

166

450

340

370

314

565

615

20-26

307.5

1000

750

380

210

500

346

377

316

620

670

20-26

335

1060

750

380

252

600

417

446

388

725

780

20-30

390

1170

750

380

330

700

425

445

395

840

895

24-30

447.5

1325

750

380

630

800

455

479

425

950

1015

24-33

507.5

1445

750

380

1070

900

485

515

455

1050

1115

28-33

557.5

1555

650

280

1700

1000

495

525

465

1160

1230

28-36

615

1675

650

280

1950
